Djupa hålsborrmaskin

Djuphålsborrmaskin, det kan också kallas BTA djuphålsborrmaskin, BTA är spånutmatningsmetoden. Vissa jobb är ihåliga rör, de behöver expandera hålet, så det kan kallas djuphålsborrmaskin, vissa jobb är stora, solida och materialet är dyrt, så användarna måste ha kärnan istället för chips, så att de kan använda djuphåls trepaneringsprocess, så det kan kallas djuphåls trepaneringsmaskin.

BTA djuphålsborrmaskinens funktioner:

Solid borrning: Med borrhuvud kan djuphålsborrmaskinen borra från storleken 30 mm till 150 mm (beror på olika modeller av djuphålsborrmaskiner). Det kan borra alla metaller, såsom rostfritt stål, gjutjärn, normalt stål, koppar, nickel och så vidare.

Mottråkigt: Genom att motborra huvudet kan djuphålsborrmaskinen borra hål från storlek 30 mm till 800 mm (beror på olika djuphålsmaskinmodeller).

Dra tråkigt: Genom att dra borrhuvudet kan djuphålsmaskinen också utföra borrningsprocess för djupa hål. vi har två strukturer för dragborrning, den ena är normal BTA-djuphålsborrning och tråkig maskin, den har bara dragborrningsfunktionen. Kunden använder inte denna funktion ofta. Den andra strukturen är speciellt designad för djuphålsborrning, den här maskinen är mycket lämplig för att använda dragborrningsprocess. Slutanvändarens jobb är långa rör med tunn vägg, behöver dragborrningsprocessen för att göra hålet rakt och mindre hålavvikelse.

Polering:Genom att polera huvudet kan jobben som arbetade med en djuphålsborrmaskin ha bättre inre hålytor, detta verktyg kommer att göra ytan hårdare och få råheten från Ra0.4-Ra0.8um.

Trepanning: Genom att trepanera huvudet kommer djuphålsborrmaskinen att få kärna från den solida stången. När materialen är dyra, jobbet har stor diameter, kommer kunden att använda denna process för att spara energi (kan använda mindre elkraft för att fungera) och kan återanvända kärnan i den stora stången. så djuphålsborrmaskinen kan också kallas djuphåls trepaneringsmaskin. Men om kunden bara använder djuphåls trepaneringsprocessen, har vi djuphåls trepaneringsmaskinmodellen, som är lite annorlunda struktur med den traditionella djuphålsborrmaskinen.

Borr-/borrkapacitet:

Solid borrning: 30mm-150mm (olika modeller)

Borrning/motborrning/polering: 30mm-800mm (olika modeller)

Trepanering: 70 mm-800 mm (olika modeller)

Djuphålsborrning och borrning och trepanning max längd är 15 meter.

Förhållande mellan hål och diameter: 1:400

Våra djuphålsborrmaskiner kan borra olika hål: genomgående hål, blinda hål, koncentriska hål, excentriska hål och steghål (vissa behöver speciella borrfixturer)

Hålbearbetad grovhet genom olika djuphålsprocesser:

Solid borrning: IT9-IT11, borrhålsgrovhet: Ra3.2-Ra6.3um

Grov borrning: IT8-IT9, borrhåls grovhet: Ra3.2-Ra6.3um

Fin borrning: IT7-IT9, fin borrhål grovhet: Ra1.6um-Ra3.2um

Polering: IT6-IT7, grovhet för polering av hål: Ra0,4-Ra0,8um

Dezhou Guanlu BTA djuphålsborrmaskiner tillgängliga modeller:

T2120 djuphålsborrmaskin: Max kapacitet för motborrning och draghål är 200 mm.

T2125 djuphålsborrmaskiner: Max kapacitet för motborrning och draghål är 250 mm

T2135 djuphålsborrmaskin, Max motborrning och draghålskapacitet är 350 mm

T2150 djuphålsborrnings- och borrmaskin, max borrhålskapacitet är 500 mm.

T2180 djuphålsborrmaskin, max borrkapacitet är 800 mm.

T21100 djuphålsborrmaskin, max borrkapacitet är 1000 mm.

Tillämpningsindustrier för djuphålsborrmaskiner:

Hydraulcylindrar: Den djupa hålsborrmaskinen används ofta i hydraulcylinderindustrin.

Bilindustri: cylinderblock och cylinderhuvud.

Olje- och gasindustrin: djuphålsborrmaskiner för oljefält är den huvudsakliga användningen av systemet för djuphålsborrning.

Kolindustrin: Kolindustrin är den huvudsakliga industrin som använder djuphålsmaskiner.

Militär industri: Pistolar tillverkas av BTA:s djuphålsborrmaskiner.

Vi kan göra BTA djuphålsborrning och pistolborrning kombinerad maskin, som används ofta i fler branscher. Den kan borra hålet från 6 mm till 100 mm. Så en maskin kan använda två djuphålsborrningssystem och få både stort hål och litet hål.

Dezhou Guanlu djuphålsborrmaskin huvudsakligen strukturer och parametrar:

Maskinsäng:

Maskinbädden är gjord av hartssand och normaliserad efter gjutning. Om bearbetningsdjupet är mer än 1 meter, antar maskinbädden delad struktur, monterad med höghållfasta bultar och placerad med konstift.

Använd dubbel rektangulär glidskena, precisionsslipning, härdningsbehandling, hårdheten kan vara HRC48-HRC52.

Enkel styrskena bredd x tjocklek=160mmX40mm; total bredd på styrskenan är 600mm; Stället som behandlas genom slipning och härdning är monterat inuti maskinbädden, som används för att mata skärverktyg. Maskinen har stor bärighet, god styvhet och stabil transmission.

Headstock

Används för att driva arbetsstycket att rotera, fäst på den vänstra änden av maskinbädden; Manuell tre växlar, hastighet steglös inom varje växel; Huvudmotorn driver spindeln att rotera efter retardation av synkronrem, synkronremskiva och växelsystem.

Kugghjulen är bearbetade genom precisionsslipning, kugghjulsytan släcks av högfrekvent härdning, och hårdheten på tandytan är HRC48-52, så att kugghjulet kan få hög hållfasthet, hög hårdhet, hög slitstyrka och hög utmattningsgräns, och tål relativt stor omväxlande belastning och stötbelastning.

För att förbättra livslängden på växlar och lager används smörjolja för att cirkulera smörjningen.

Oljetryckshuvud

Används för att styra skärverktyget, tillföra skärolja och stödja arbetsstycket; Servomotorn driver sin axiella rörelse för att anpassa arbetsstycket med olika längd och för att dra åt och lossa arbetsstycket.

Servomotorn används för att driva oljetryckshuvudet för att dra åt eller lossa arbetsstycket, med hög precision och styvhet; hela oljetryckshuvudet antar lådstruktur, med hög precision och styvhet.

Stödhylsa för oljetryckshuvud: Anta strukturen för packningsmatch med styrring, med bättre oljetätningseffekt, undvik det dåliga fenomenet att borrstången kryper och låses.

Styrhylsan och oljetryckshuvudets stödhylsa ska göras enl

kundens krav; Om kunden inte har speciella krav, (om kunden beställt) kommer att göra enligt vår standard.

Borrlåda

Används för att driva skärverktyget att rotera; Manuell tre växlar, steglös hastighet inom varje växel ; Anslutningshylsan för skärverktygets skaft är monterad i främre änden av spindeln för att klämma fast skärverktyget. Huvudmotorn driver spindeln att rotera efter retardation av synkronrem, synkronremskiva och växelsystem.

Kugghjulen är bearbetade genom precisionsslipning, kugghjulsytan släcks av högfrekvent härdning, och hårdheten på tandytan är HRC48-52, så att kugghjulet kan få hög hållfasthet, hög hårdhet, hög slitstyrka och hög utmattningsgräns, och tål relativt stor omväxlande belastning och stötbelastning.

För att förbättra livslängden på växlar och lager används smörjolja för att cirkulera smörjningen.

Borrstångsstöd

Används för att stödja borrstången; En integrerad struktur med hög styvhet antas, på vilken en stödhylsa är monterad, som kan absorbera stötar och vibrationer som produceras under bearbetning och så vidare.

Den hängande dragmekanismen är monterad på borrstångsstödet, efter att hålet är klart, kommer borrstångsstödet att dras tillbaka till det ursprungliga läget automatiskt.

Center vila

Används för att stödja arbetsstycket; Trepunkts stängd typ mittstödstruktur, två rullar under och en rulle på toppen; Sidoläget för två rullar nedanför justeras med skruv.

Maskinens huvudkonfigurationslista:

Maskinstandardkonfigurationer:

Maskinbädd, topplock, arbetsstyckeshållare, oljetryckshuvud, borrstångsstöd, borrlåda, glidskena, kuggstång, kylvätskesystem, SIEMENS-828D styrsystem, elskåp, mittstöd,, arbetslampa, Maskin Paralleller och ankarbult, bruksanvisning för maskin .

Delar för tillval

Skärverktyg, hjälpverktyg, skärolja, annat CNC-system.

Ovanstående är huvudsakligen delarna av vår maskin, om du behöver mer detaljerad information. vänligen kontakta oss direkt.

DZGuanlu MACHINE fördelar jämfört med andra konkurrenter:

Föremål	Guanlu varumärke	Foton
Maskinsäng	HT300 Exakt harts sandjärn gjutna och triangelförstärkta ribbor box struktur, med hög stabilitet. Cirka 800 kg per meter, mycket tyngre än andra.
Oljetryckshuvud	Antar inbyggd huvudspindelstruktur, vilket gjorde att maskinen fungerade mycket stabilare och mycket högre noggrannhet
Styrskena	Dubbel platt styrskena, enkel skenas bredd är 160 mm, 40 mm tjocklek, vilket garanterar stor lastkapacitet.
Styrskenas smörjning	Styrskena antar speciell japansk märkeslimteknologi för att smörja, genom mindre friktion för att minska nötningen på styrskenorna
Maskinöverföring	Taiwan-märkt kuggstångsöverföringssystem, servomotordrift, stort driven vridmoment och inga framtida underhållskostnader.
Maskinspindel	Maskinens huvudspindel är smidesdel, hög densitet, hög styvhet. Vissa konkurrenter använder sömlösa rörsvetsrör. Kugghjulen är högfrekvent kylda
Servokontroller för jobbklämning och verktygsinmatning	Dubbel servomotorstruktur, en är för jobb åtdragning och oljetryck mekanisk rörelse, den andra är för verktygsinmatning. Spännkraften och inmatningshastigheten ställs in från CNC-styrenheten, mindre arbetsintensitet.
Arbetszon ren	Oljereturslits med skydd av kjoltyp för att skydda olja som läcker ut till golvet, vilket kommer att hålla arbetszonen ren.
Center vila	Trepunktsstödstöd i mitten, lämplig för att klämma fast oregelbunden form på jobbet.

DZGuanlu FACTORY fördelar jämfört med andra konkurrenter:

Vår stad är produktionsbasen för djuphålsborrnings- och borrmaskiner. Bland dessa lokala konkurrenter är vårt företag förstahandsvalet när kunder har besökt oss och sett våra djuphålsmaskiner. vi har de absoluta fördelarna än andra.

1. Starka bearbetningsmöjligheter.Maskiner med god kvalitet och bra noggrannhet tillverkas av bra bearbetningsmaskiner och skickliga arbetare. Vi har tyska märket Heckert guide kvarn. Guiden för djuphålsmaskinerna är den viktigaste delen, den avgör maskinernas noggrannhet. efter slipning av vår slipmaskin, gillar maskinbäddens yta spegel.

2. Mest kända tekniker.Vårt företag har de mest professionella teknikerna. de hade arbetat inom detta område i mer än 15 år. De är fulla av erfarenhet, kan designa djuphålsmaskinerna enligt kundens begäran.

3. Skickliga arbetslag. Nuförtiden är det inte lätt att anställa arbetare. Särskilt kvalificerade arbetare. Men vårt företag har ett speciellt ledningssystem för att behålla dessa kvalificerade arbetare. Så alla våra maskiner monteras av skickliga arbetare.

4. Vår BTA djuphålsborrmaskin har avancerad struktur.Kuggstångsväxellåda, som kan vara stabil och kommer att ha stor kraft för maskinen och inget behov av att byta ut reservdelar efter ett eller två år. Bredare styrskena och extremt stark struktur av maskinbädd, vilket kommer att göra maskinen med stor lastkapacitet och med bra styvhet. Fler fördelar kommer att informera dig efter kontakt med oss.

5. Kvalitetskontrollsystem,från maskindesign, inköp av delar, bearbetning av delar, maskinmontering, maskintestkörning, maskinpackning, hela processen, vi har inspektionssystem för att garantera kvaliteten på maskinen med djupa hål.

6. Vi är den enda tillverkaren av djuphålsmaskiner som kan underteckna kvalitetssäkringskontrakt och serviceavtal efter försäljning, så alla kunder kommer att vara säkra efter att ha köpt våra maskiner.




Företag Kort introduktion:

Dezhou Guanlu Precision Machinery Co., Ltd, grundades år 2011, vi är den mest kända fabriken i min lokal för att tillverka djuphålsborrmaskiner. Min stad Dezhou är produktionsbasen för djuphålsmaskiner. Nästan 99% BTA djuphålsborrmaskiner tillverkas i min stad.

Min fabrik har våra egna starkt bearbetande anläggningar, vi vet en sak djupt, utan bra bearbetningsanläggning, skulle du inte kunna tillverka djuphålsmaskiner av bästa kvalitet och bästa noggrannhet. Så vi har tyska märket Heckert guide kvarn, kinesisk mest kända planerare, VMC, svarvar, lådborrmaskin, fräsmaskin och så vidare. Med dessa ovanstående bearbetningsmaskiner, under korrekt ledningssystem, så kunde vi ha en snabb och stabil leverans.

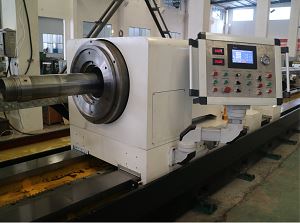

Vår djuphålsborrmaskin har exporterats till mer än 40 länder och fått gott rykte och berömmelse. Vi förbättrade vår kvalitet och struktur dag för dag. Se vårt nydesignade utseende på vår maskin nedan:
